Rauchmelder-Symbol für den Fluchtplan – Bedeutung, Download als SVG, PNG und DXF

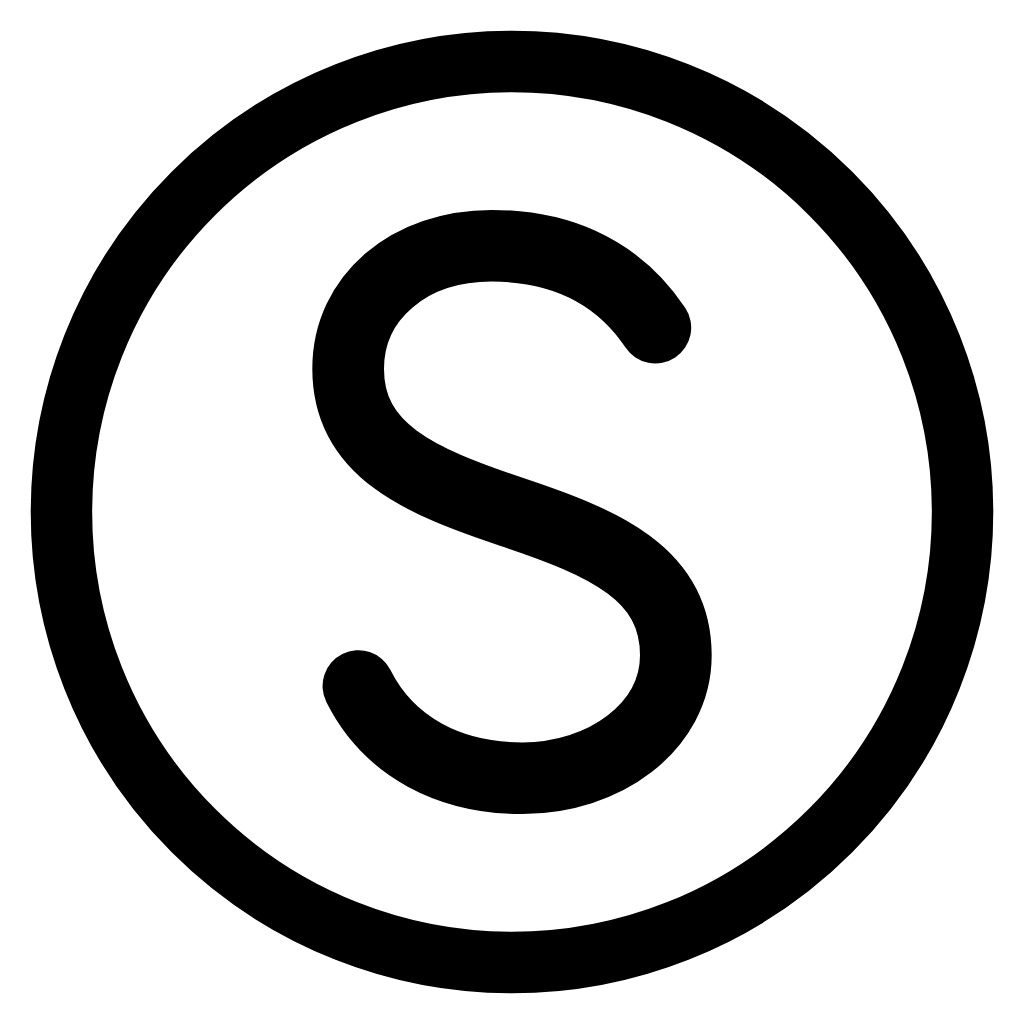

Für Rauchmelder gibt es kein ISO-Zeichen. Wer sie auf dem Plan zeigen will, braucht ein Planzeichen. Unseres ist ein Kreis mit einem S.
- Code
- —
- Art
- Planzeichen
- Farbe
- keine Sicherheitsfarbe
- Im Plan mind.
- ca. 7 mm †
Was das Zeichen bedeutet
Ein Rauchmelder ist ein automatischer Brandmelder. Die ASR A2.2 unterscheidet automatische Brandmelder, die einen Brand an Rauch, Temperatur oder Flamme erkennen, und nichtautomatische, die man von Hand drückt.
Für den Handmelder gibt es das Brandschutzzeichen F005 Brandmelder. Für automatische Melder an der Decke gibt es in der ASR A1.3 kein Zeichen. Unser Planzeichen schließt diese Lücke. Es ist von uns gezeichnet und unter CC0 frei.
Die ASR A2.2 sagt außerdem: Technische Maßnahmen zur Alarmierung haben Vorrang, und automatische Brandmelde- und Alarmierungseinrichtungen sind zu bevorzugen.
Wo es auf den Flucht- und Rettungsplan gehört
Pflicht ist der Rauchmelder auf dem Flucht- und Rettungsplan nicht. Die ASR A1.3 verlangt die Lage der Brandschutzeinrichtungen. Gemeint sind vor allem Einrichtungen, die Beschäftigte selbst nutzen, also Feuerlöscher und Handmelder.
Sinnvoll ist das Zeichen, wenn der Plan auch zur Unterweisung oder zur Prüfung der Anlage dient. Im EvacMaker-Editor ist es vor allem für die japanischen Vorlagen dabei: Dort weist die Prüfung darauf hin, wenn Melder (感知器) fehlen.
Zeigen Sie Rauchmelder, dann alle. Ein Plan mit nur einigen Meldern lässt denken, die übrigen Räume hätten keinen.
ASR A1.3, Abschnitt 6 Abs. 2 Nr. 4 · ASR A2.3, Abschnitt 3.3
Auf dem Flucht- und Rettungsplan soll jedes Zeichen gedruckt mindestens etwa 7 mm groß sein †. Wie Sie Format und Maßstab wählen, zeigt der Größe-Rechner.
Öffentliche Zusammenfassungen der DIN ISO 23601 †
Für dieses Planzeichen gibt es kein ISO-Zeichen und damit keine vorgeschriebene Sicherheitsfarbe.
Unser Zeichen ist schwarz auf Weiß. Rot vermeiden wir bewusst: Rot steht auf dem Plan für Brandschutzeinrichtungen, die man selbst benutzt.
† = aus öffentlichen Zusammenfassungen der Norm, nicht am kostenpflichtigen Normtext geprüft.
Typische Fehler
- Rauchmelder mit F005 kennzeichnen. F005 ist der Handmelder zum Drücken.
- Nur einige Melder einzeichnen.
- Den Plan mit Meldern so voll zeichnen, dass Wege und Ausgänge schlecht lesbar sind. Die ASR A1.3 verlangt einen übersichtlichen Plan.
- Annehmen, dass Rauchmelder den Feueralarm für das ganze Haus auslösen. Das gilt nur, wenn sie an eine Brandmeldeanlage angeschlossen sind. Klären Sie das, bevor Sie die Regeln für den Brandfall schreiben.
Die Dateien im Detail
SVG ist die Originaldatei. Sie bleibt in jeder Größe scharf und passt in Word, PowerPoint, Inkscape oder Illustrator. PNG gibt es mit 512 und 1024 Pixeln und transparentem Hintergrund, etwa für E-Mails oder Präsentationen.
DXF ist für CAD. Die Datei ist im AutoCAD-2007-Format, die Einheit ist Millimeter und das Zeichen ist 10 mm groß. Es liegt als Block EVAC_X_SMOKE_DETECTOR mit dem Basispunkt in der Mitte vor. Jede Farbe hat eine eigene Ebene, zum Beispiel EVAC_GRUEN_237F52. Flächen sind als SOLID-Schraffur mit Umriss angelegt, Rundungen als kurze Geraden.
Für einen Plan im Maßstab 1:100 fügen Sie den Block mit dem Faktor 100 ein. Dann ist er im Modell 1 m groß und druckt 10 mm. Eine DWG erhalten Sie, wenn Sie die DXF in Ihrem CAD-Programm öffnen und als DWG speichern.
Geprüft haben wir die DXF-Dateien mit den freien Bibliotheken ezdxf und dxf-parser. In AutoCAD selbst haben wir sie nicht getestet. Alle Zeichen auf einmal: ZIP mit SVG, PNG und DXF.
