Notbeleuchtung-Symbol (Sicherheitsleuchte) – Bedeutung, Download als SVG, PNG und DXF

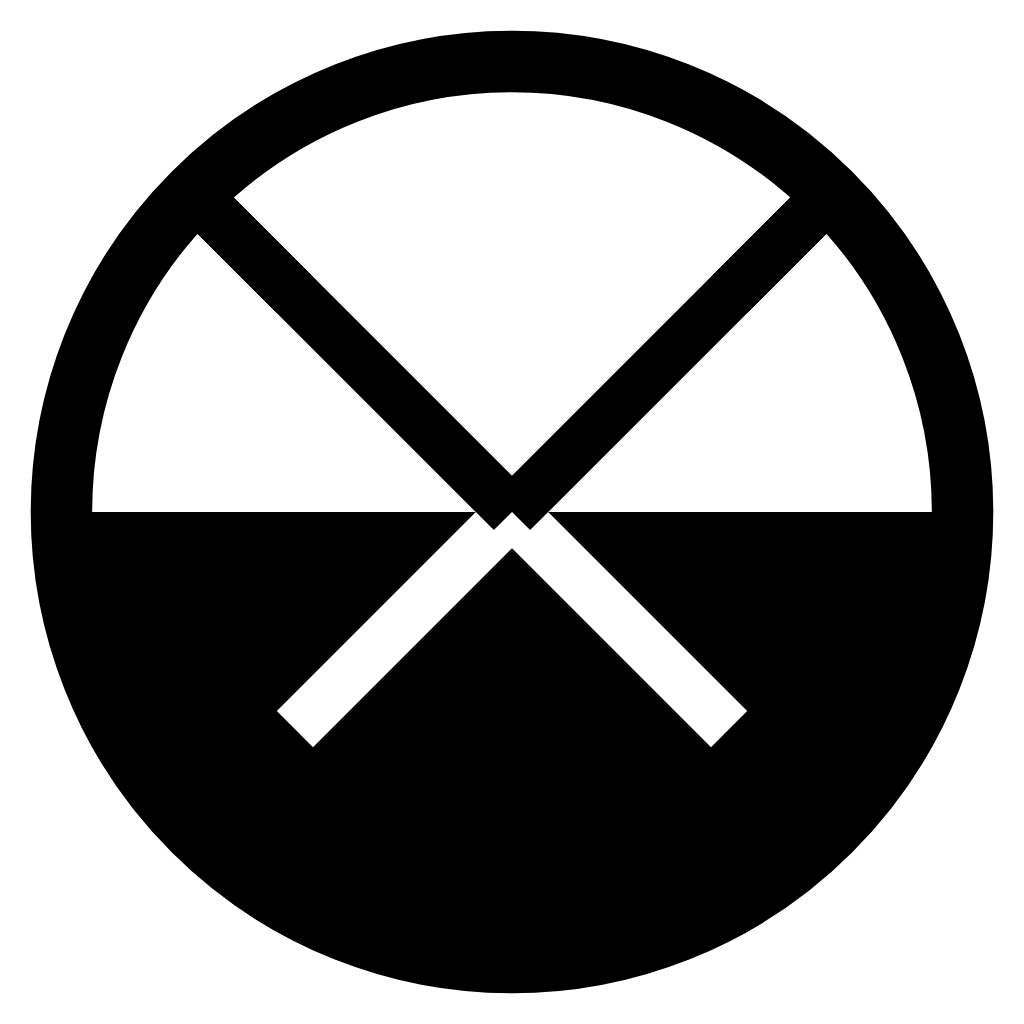

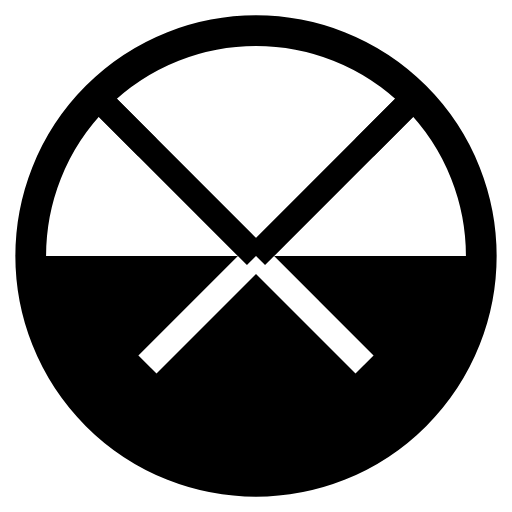

Fällt der Strom aus, hilft die Sicherheitsbeleuchtung, den Weg nach draußen zu finden. Ein ISO-Zeichen dafür gibt es nicht. Unser Planzeichen ist ein Kreis mit Kreuz und dunkler Hälfte.
- Code
- —
- Art
- Planzeichen
- Farbe
- keine Sicherheitsfarbe
- Im Plan mind.
- ca. 7 mm †
Was das Zeichen bedeutet
Im Alltag heißt es Notbeleuchtung, in der ASR A2.3 Sicherheitsbeleuchtung. Gemeint ist eine Beleuchtung, die beim Ausfall der normalen Beleuchtung das gefahrlose Verlassen der Arbeitsstätte ermöglicht.
Die ASR A2.3 nennt Zahlen. Auf Fluchtwegen muss die Sicherheitsbeleuchtung mindestens 1 lx erreichen. Nach dem Ausfall müssen 50 % davon innerhalb von 5 Sekunden da sein, 100 % innerhalb von 60 Sekunden. Sie muss mindestens 30 Minuten leuchten, oder so lange, wie das Verlassen dauert.
Wann braucht man eine? Die ASR A2.3 nennt Gründe, die dafür sprechen, etwa viele Personen, große Flächen, fehlendes Tageslicht, ortsfremde Besucher oder Treppen. Ob sie nötig ist, ergibt sich aus der Gefährdungsbeurteilung.
Wo es auf den Flucht- und Rettungsplan gehört
Pflicht ist die Sicherheitsbeleuchtung auf dem Plan nach ASR A1.3 nicht. Sinnvoll ist das Zeichen, wenn der Plan auch zur Unterweisung dient. In den japanischen Vorlagen von EvacMaker weist die Prüfung darauf hin, wenn die Notbeleuchtung (非常用照明) fehlt.
Wichtig für den Plan selbst: Ohne Sicherheitsbeleuchtung müssen die notwendigen Rettungs- und Brandschutzzeichen langnachleuchtend sein. Sie erfüllen dann mindestens DIN 67510-1 Klasse C. Öffentliche Zusammenfassungen der DIN ISO 23601 nennen nachleuchtende Pläne nur dort nötig, wo die Sicherheitsbeleuchtung nicht reicht †.
Hinweis aus der ASR A2.3: Eine Sicherheitsbeleuchtung sollte bis zur Sammelstelle reichen.
ASR A1.3, Abschnitt 5.1 Abs. 7 · ASR A2.3, Abschnitt 9 Abs. 10 Hinweis 1 · DIN 67510-1:2020-05 (in ASR A1.3 und A2.3 genannt) · Öffentliche Zusammenfassungen der DIN ISO 23601 †
Auf dem Flucht- und Rettungsplan soll jedes Zeichen gedruckt mindestens etwa 7 mm groß sein †. Wie Sie Format und Maßstab wählen, zeigt der Größe-Rechner.
Öffentliche Zusammenfassungen der DIN ISO 23601 †
Für dieses Planzeichen gibt es kein ISO-Zeichen und damit keine vorgeschriebene Sicherheitsfarbe.
Unser Zeichen ist schwarz auf Weiß. So bleibt es vom grünen Fluchtweg und den roten Brandschutzzeichen getrennt.
† = aus öffentlichen Zusammenfassungen der Norm, nicht am kostenpflichtigen Normtext geprüft.
Typische Fehler
- Nachleuchtende Schilder hängen im Dunkeln, ohne je genug Licht zum Aufladen zu bekommen. Die ausreichende Anregung ist sicherzustellen (ASR A2.3 Abschnitt 8.1 Abs. 4).
- Die Sicherheitsbeleuchtung nie prüfen. Sie ist regelmäßig auf Funktion zu prüfen (ASR A2.3 Abschnitt 9 Abs. 10).
- Leuchten so wählen, dass die Sicherheitsfarben nicht mehr erkennbar sind. Der Farbwiedergabeindex Ra darf nicht unter 40 liegen.
- Nur einige Leuchten einzeichnen. Wenn Sie sie zeigen, dann alle.
Die Dateien im Detail
SVG ist die Originaldatei. Sie bleibt in jeder Größe scharf und passt in Word, PowerPoint, Inkscape oder Illustrator. PNG gibt es mit 512 und 1024 Pixeln und transparentem Hintergrund, etwa für E-Mails oder Präsentationen.
DXF ist für CAD. Die Datei ist im AutoCAD-2007-Format, die Einheit ist Millimeter und das Zeichen ist 10 mm groß. Es liegt als Block EVAC_X_EMERGENCY_LIGHT mit dem Basispunkt in der Mitte vor. Jede Farbe hat eine eigene Ebene, zum Beispiel EVAC_GRUEN_237F52. Flächen sind als SOLID-Schraffur mit Umriss angelegt, Rundungen als kurze Geraden.
Für einen Plan im Maßstab 1:100 fügen Sie den Block mit dem Faktor 100 ein. Dann ist er im Modell 1 m groß und druckt 10 mm. Eine DWG erhalten Sie, wenn Sie die DXF in Ihrem CAD-Programm öffnen und als DWG speichern.
Geprüft haben wir die DXF-Dateien mit den freien Bibliotheken ezdxf und dxf-parser. In AutoCAD selbst haben wir sie nicht getestet. Alle Zeichen auf einmal: ZIP mit SVG, PNG und DXF.
