Aufzug-Symbol für den Fluchtplan – Bedeutung, Download als SVG, PNG und DXF
Aufzüge sind kein Fluchtweg. Trotzdem gehören sie oft auf den Plan, weil Menschen sie als Orientierungspunkt kennen. Unser Planzeichen zeigt den Schacht mit Pfeilen nach oben und unten.
- Code
- —
- Art
- Planzeichen
- Farbe
- keine Sicherheitsfarbe
- Im Plan mind.
- ca. 7 mm †
Was das Zeichen bedeutet

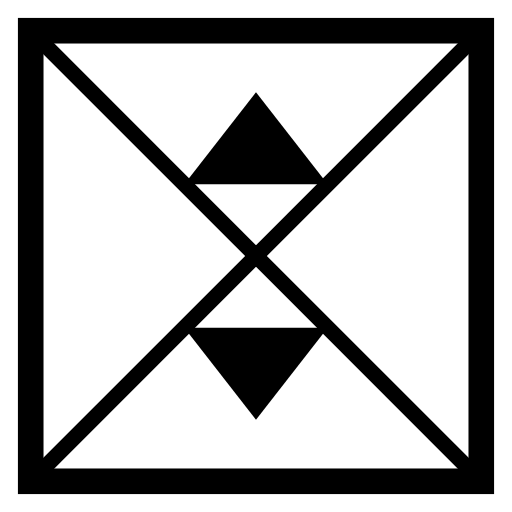

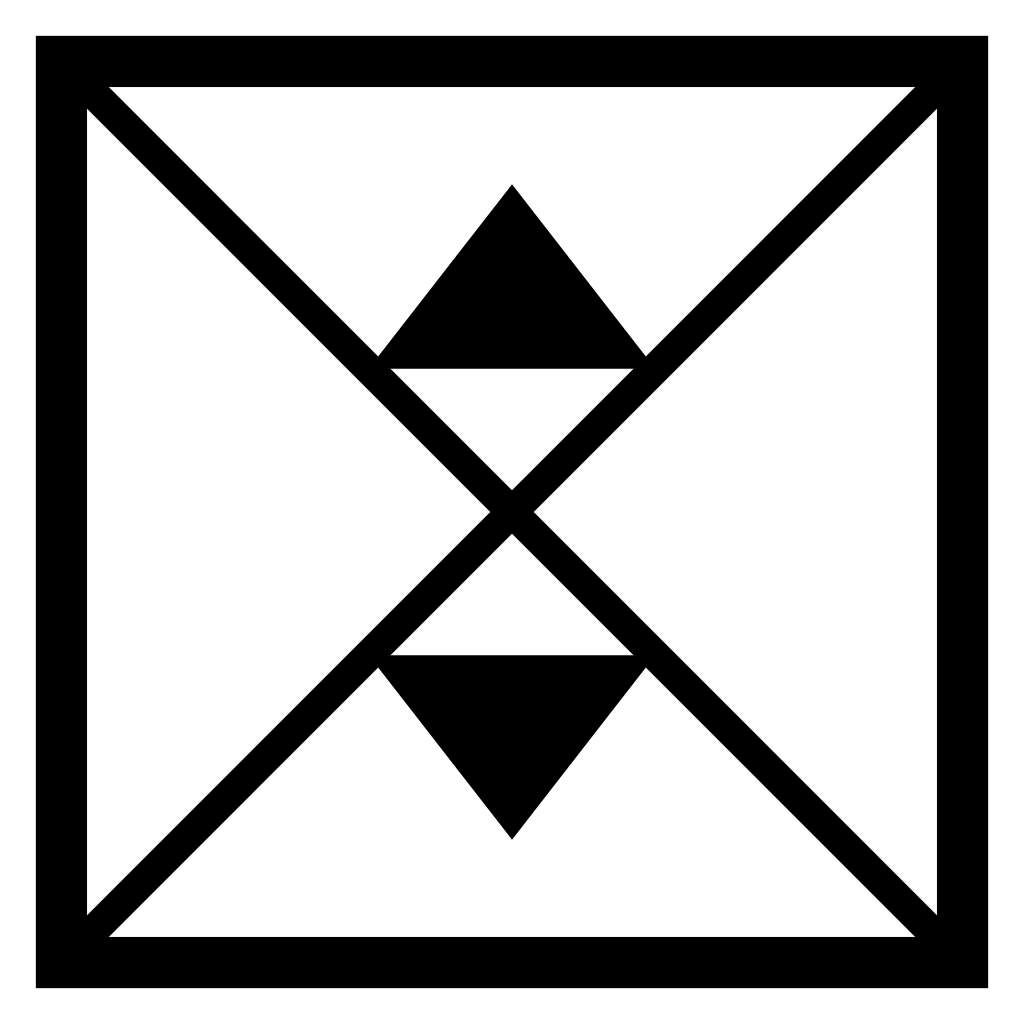

Unser Zeichen ist ein Quadrat mit Kreuz und zwei Dreiecken nach oben und unten. So wird ein Aufzugsschacht in Bauplänen oft dargestellt. Ein ISO-Zeichen für den Aufzug als Ort gibt es nicht.
Die ASR A2.3 sagt klar: Aufzüge sind als Teil des Fluchtweges unzulässig. Die Ausnahme ist ein Aufzug, der für Flucht und Rettung zulässig und geeignet ist, etwa für Menschen mit Behinderung. Das muss nachgewiesen und dokumentiert sein.
Für den Aufzug selbst gibt es das Verbotszeichen P020 „Aufzug im Brandfall nicht benutzen“. Das hängt am Aufzug, nicht im Grundriss.
Wo es auf den Flucht- und Rettungsplan gehört
Zeichnen Sie den Aufzug im Grundriss ein, aber nicht als Teil des grünen Weges. Die hellgrüne Fläche führt am Aufzug vorbei zur Treppe oder zum Ausgang.
In die Regeln „Verhalten im Brandfall“ gehört der Satz „Aufzüge nicht benutzen“. Steht der Plan vor dem Aufzug, was die ASR A2.3 als guten Ort nennt, liest man den Hinweis genau dort.
Für Feuerwehrpläne nach DIN 14095 gibt es eigene Aufzug-Symbole. Ein Feuerwehrplan ist aber für die Einsatzkräfte. Dieses Zeichen ist für den Flucht- und Rettungsplan.
ASR A2.3, Abschnitt 10 Abs. 3 · ASR A1.3, Abschnitt 6 Abs. 3
Auf dem Flucht- und Rettungsplan soll jedes Zeichen gedruckt mindestens etwa 7 mm groß sein †. Wie Sie Format und Maßstab wählen, zeigt der Größe-Rechner.
Öffentliche Zusammenfassungen der DIN ISO 23601 †
Für dieses Planzeichen gibt es kein ISO-Zeichen und damit keine vorgeschriebene Sicherheitsfarbe.
Unser Zeichen ist schwarz auf Weiß, wie der Grundriss. Es soll auffallen, aber nicht wie ein Weg aussehen.
† = aus öffentlichen Zusammenfassungen der Norm, nicht am kostenpflichtigen Normtext geprüft.
Typische Fehler
- Den Aufzug grün als Fluchtweg zeichnen.
- Den Hinweis „Aufzüge nicht benutzen“ in den Regeln vergessen.
- Einen Evakuierungsaufzug ohne Nachweis als Fluchtweg zeigen.
- Feuerwehr-Symbole aus einem Feuerwehrplan in den Flucht- und Rettungsplan übernehmen. Die Pläne haben verschiedene Leser.
Die Dateien im Detail
SVG ist die Originaldatei. Sie bleibt in jeder Größe scharf und passt in Word, PowerPoint, Inkscape oder Illustrator. PNG gibt es mit 512 und 1024 Pixeln und transparentem Hintergrund, etwa für E-Mails oder Präsentationen.
DXF ist für CAD. Die Datei ist im AutoCAD-2007-Format, die Einheit ist Millimeter und das Zeichen ist 10 mm groß. Es liegt als Block EVAC_X_LIFT mit dem Basispunkt in der Mitte vor. Jede Farbe hat eine eigene Ebene, zum Beispiel EVAC_GRUEN_237F52. Flächen sind als SOLID-Schraffur mit Umriss angelegt, Rundungen als kurze Geraden.
Für einen Plan im Maßstab 1:100 fügen Sie den Block mit dem Faktor 100 ein. Dann ist er im Modell 1 m groß und druckt 10 mm. Eine DWG erhalten Sie, wenn Sie die DXF in Ihrem CAD-Programm öffnen und als DWG speichern.
Geprüft haben wir die DXF-Dateien mit den freien Bibliotheken ezdxf und dxf-parser. In AutoCAD selbst haben wir sie nicht getestet. Alle Zeichen auf einmal: ZIP mit SVG, PNG und DXF.
